磁致伸缩（磁悬浮）科技原理

磁致伸缩 (Absopos) 的运作原理是通过分析二个磁场互相感应的反馈信号而达致。磁场是利用一个磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析,继而输出一个精确和分辨率较高的位置信号。这个值测量方法保证了传感器可以在系统通电后马上提供位置信号，让机器可以实时进入生产状态。

磁致伸缩传感器的优势

>> 磁致伸缩位移传感器采用非接触式超声波测量技术。能提供较佳的线性值的位置测量。

>> 铝成型外壳能配合多种形式的磁铁滑块进行非接触式测量。

>> 直接取替电阻式电位器，而无须机械修改。

>> 开放式导轨型外壳设计能减少因安装失误而损坏传感。

产品简介：

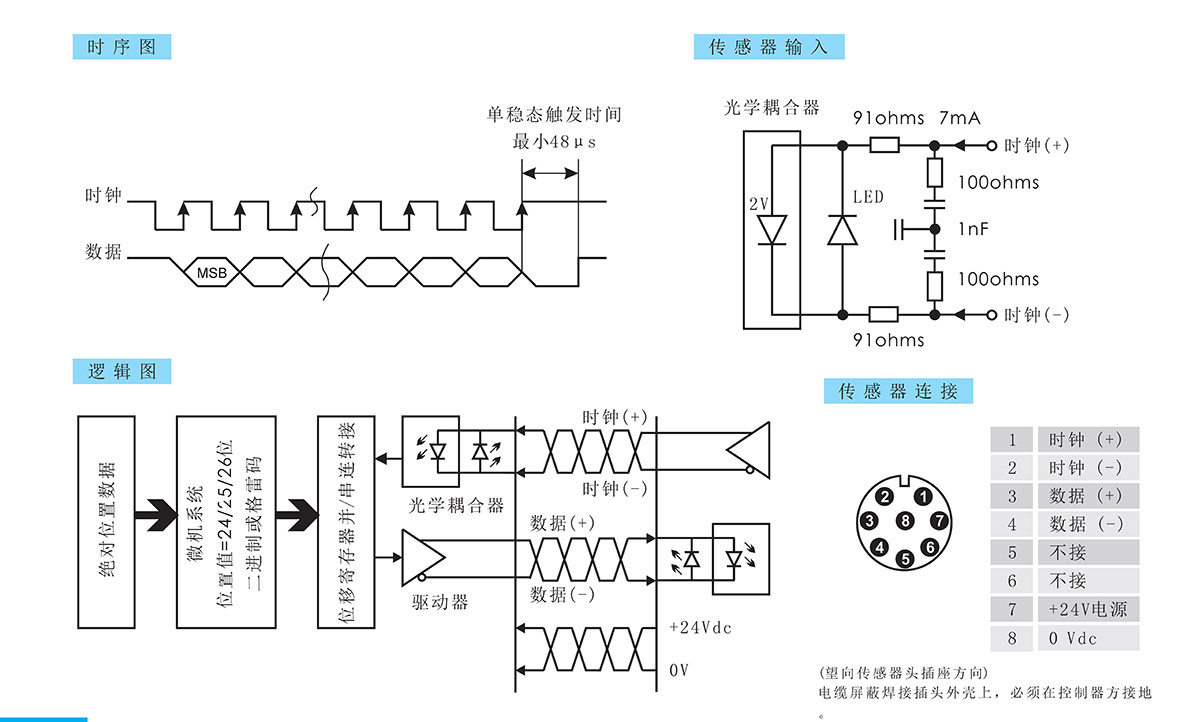

德敏哲177系列（SSI）同步串行输出信号是经济，而能达到较高抗干扰性的数字信号输出。SSI同步串行信号输出Synchronous Serial Interface,由两组RS422差分信号组成，由接收信号端控制器发送开始——中断的时钟脉冲，触发器设备返回另一组数据信号，每一个时钟周期对应一位数据，在接收端控制器中“同步”读取。

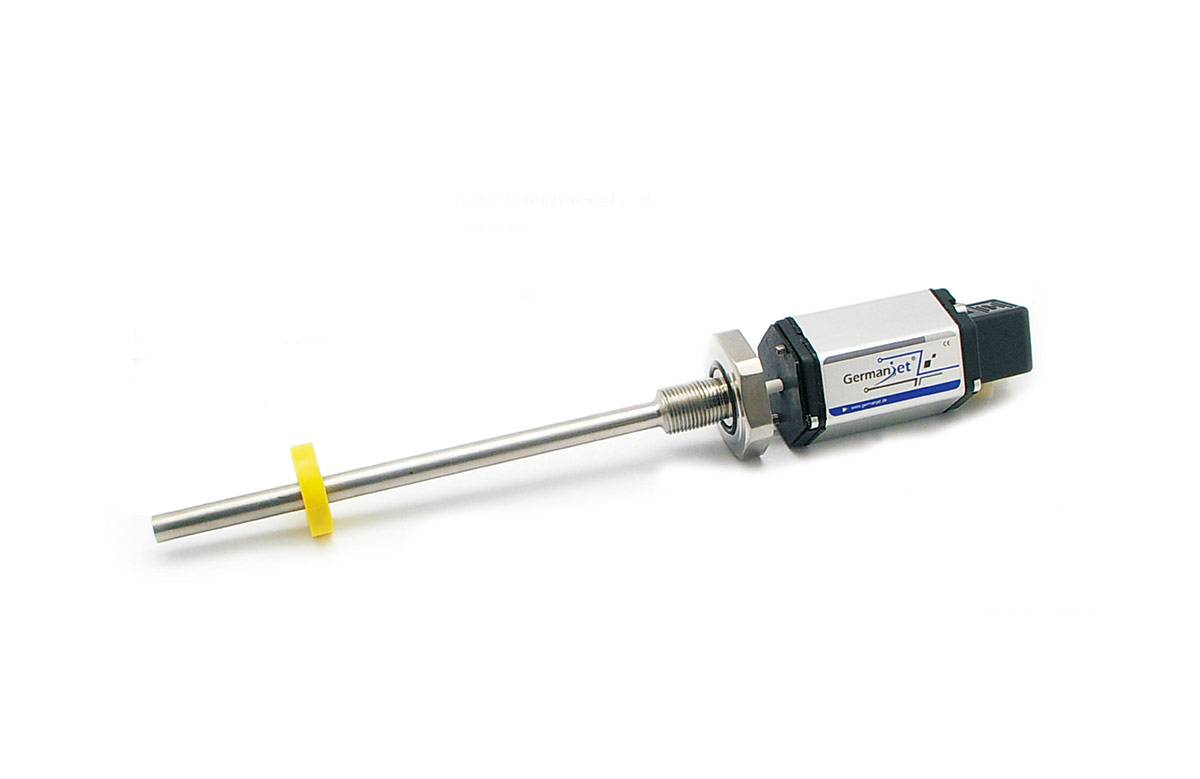

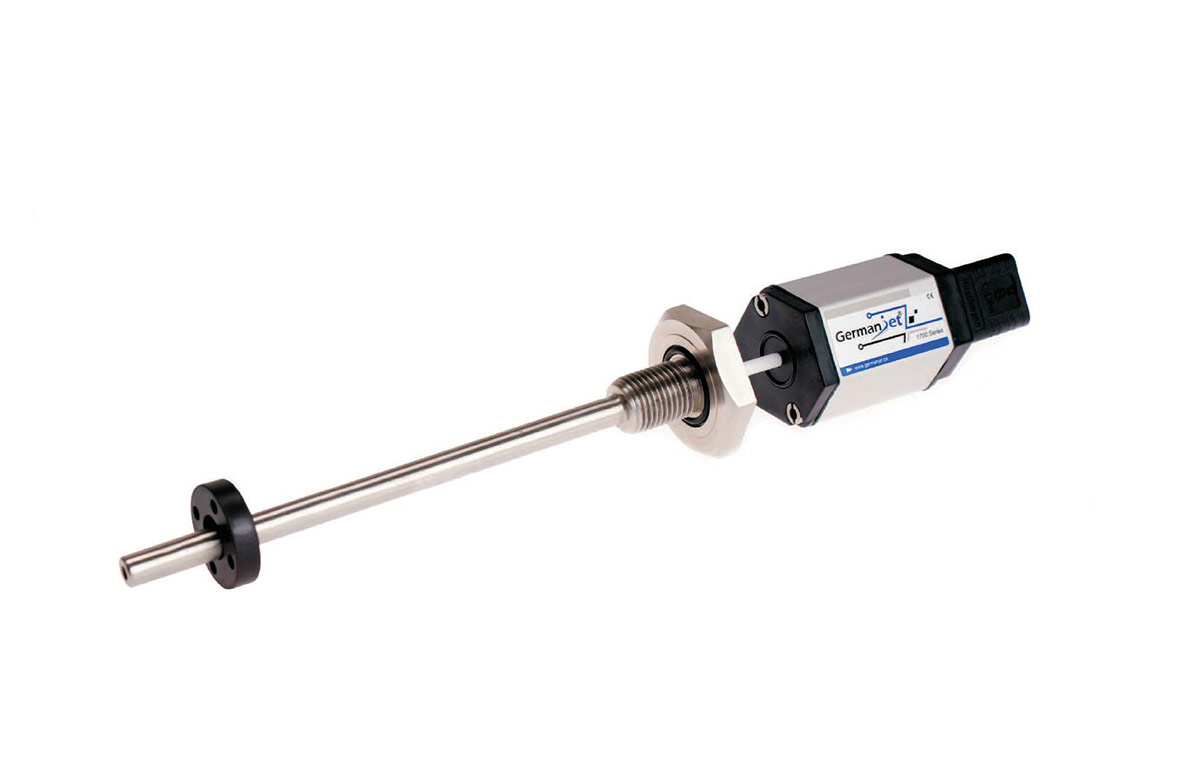

Germanjet 17系列磁致伸缩位移传感器是采用非接触式磁致伸缩测量技术，此技术能提供精准、直接值的位移输出。17系列是专为液压缸而设计，耐压外管与六角法兰为不锈钢制造，可以直接安装进液压缸里。电子部分与耐压外管为模块化组装设计，即两者可完全分离。在特殊情况下，只需拔出电子部分进行校准，而耐压外管无需与液压缸分离。此设计减少重置液压缸时，大大提高生产效率。

电子部分为1P67等 (需要配合正确的接头) ，使电子模块可接受到较佳的抗震，防尘和防潮保护。输出连接为业界常用的航空接口插头(M12八针接口)，既方便又容易接线。除了适合液压系统外，也同样适合机械外置安装。在无需定期维护情况下，提供准确的重复输出。

非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。铝成型外壳符合IP67标准（需要配合正确的接头），保证能工作于苛刻和尘埃污染的环境。提供灵活和简易的安装方式，适合一般液压机械使用。总括而言，17系列磁悬浮式磁致伸缩位移传感器坚固耐用，是要求严格的工业环境中理想选择。

Germanjet 17系列输出信号有以下几类：

1、170系列：0-10V/10-0V电压双输出；

2、171系列：0-20mA电流输出；

3、172系列：20-0mA电流输出；

4、173系列：Start/Stop开始/停止 数字输出；

5、174系列：4-20mA电流输出；

6、175系列：20-4mA电流输出；

7、176系列：CANbus数字总线输出

8、177系列：SSI同步串连输出

9、17EX系列：本安型防爆-电压/电流输出

用户可根据电脑控制器接口类型选择适合的输出信号。

应用行业领域：

●注塑机械

●吹瓶机械

●压铸机械

●液压机械设备

●橡胶成型机械

●压砖机械

●医疗设备器械

●油漆喷雾器

●金属/木工机械

●汽车与行走机械

●矿山设备机械

●轻轨/专用车辆

●桥梁工程

●更多…………

规格参数：

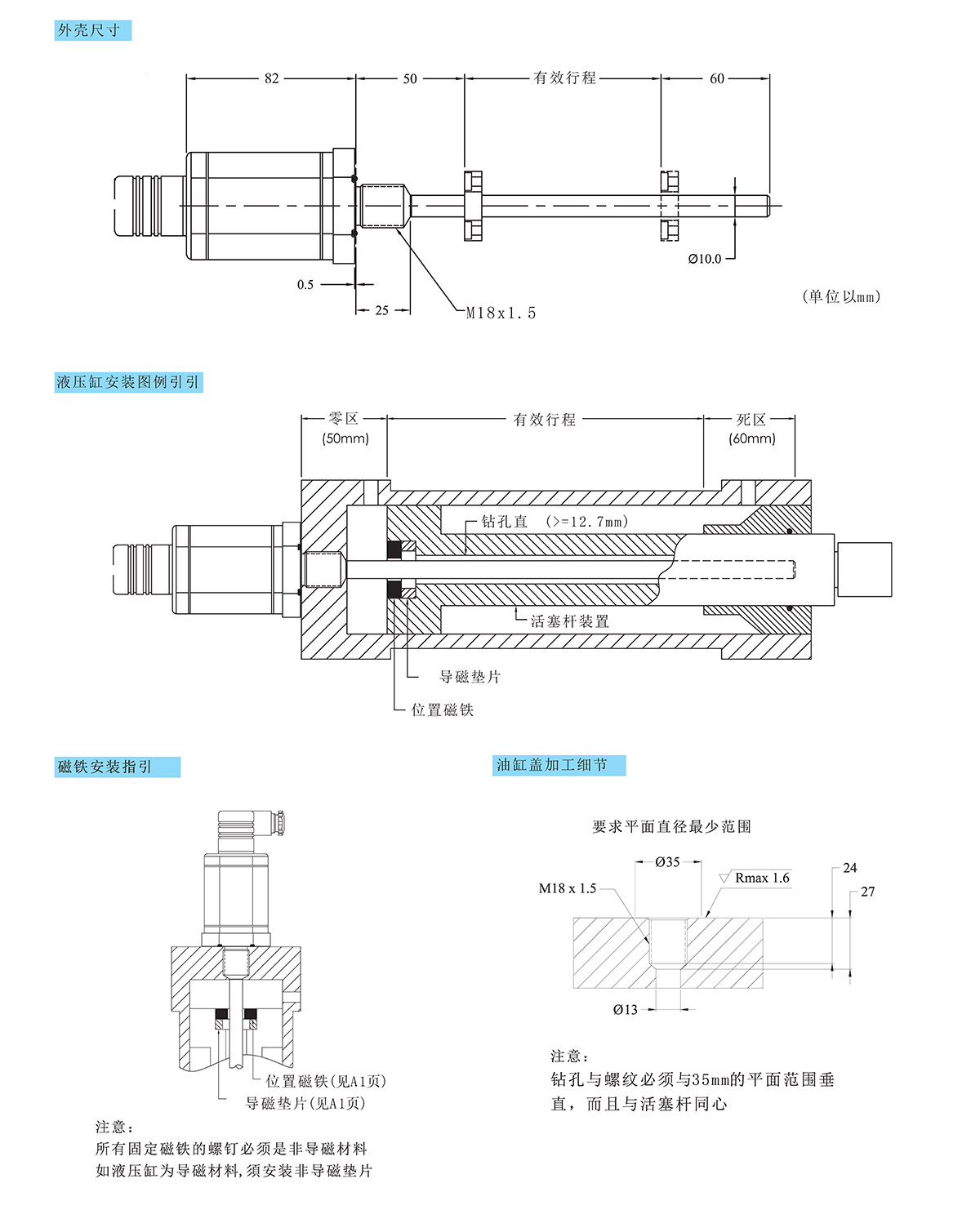

Germanjet磁致伸缩位移传感器安装注意事项：

1、提供十分稳定的24V供电：不要和耗电量大的设备共用（如油压元件，发热器等）。因为大耗电量设备在运作过程中会引致电压不稳定。

2、线材质量和接线安装：必须使用四芯双绞屏蔽电缆线，小尺寸为0.2mm2。安装环境也要跟中高压电缆分开布线。以免受到干扰。

3、设备接地：地线安装是十分重要。合标的接地不但使操作更为安全，而且也使传感器受其他设备干扰减少。

4、切勿把电源供应器+24Vdc接至传感器0V及同时把电源供应器0V接至讯号输出点，否则传感器会立即被烧毁。如发生上述情况并不包括在保修条款之内。
