磁致伸缩（磁悬浮）科技原理

磁致伸缩 (Absopos) 的运作原理是通过分析二个磁场互相感应的反馈信号而达致。磁场是利用一个磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析,继而输出一个精确和分辨率高的位置信号。这个值测量方法保证了传感器可以在系统通电后马上提供位置信号，让机器可以实时进入生产状态。

磁致伸缩传感器的优势

>> 磁致伸缩位移传感器采用非接触式超声波测量技术。能提供较佳的线性值的位置测量。

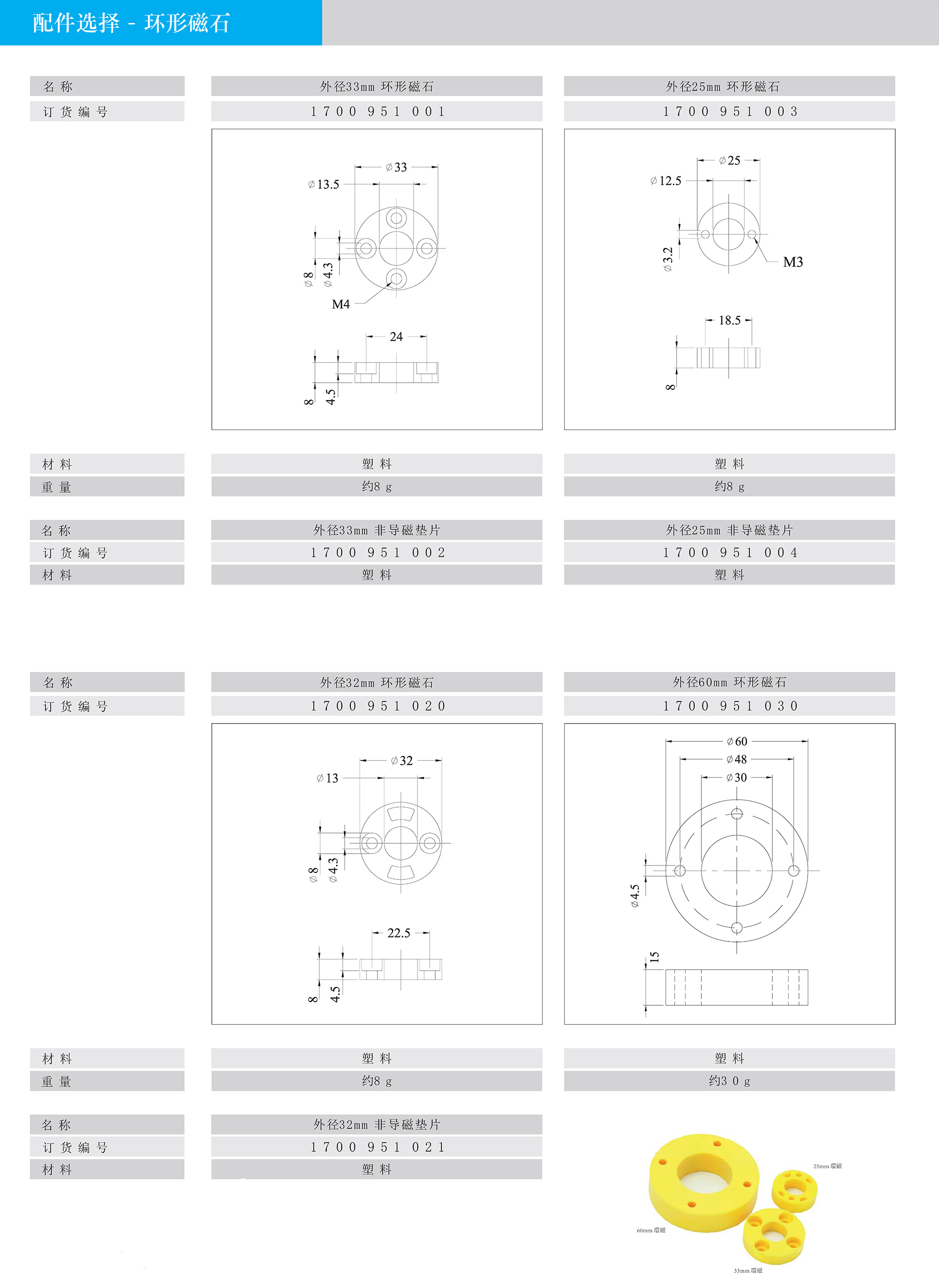

>> 铝成型外壳能配合多种形式的磁铁滑块进行非接触式测量。

>> 直接取替电阻式电位器，而无须机械修改。

>> 开放式导轨型外壳设计能减少因安装失误而损坏传感。

产品简介：

德敏哲17EX系列本安防爆型磁致伸缩位移传感器是严格按照国家防爆电气产品质量监督检验中心GB3836.1-2100《爆炸性环境用 第1部分：设备通用要求》、GB3836.4-2010《爆炸性环境用 第4部分：由本质安全型“i”保护的设备》的要求研制、设计、制造。还获得国家防爆电气产品质量监督检验中心颁发的防爆合格证书。防爆标志：Ex ia IIB T4 Ga。

Germanjet在产品性能上是采用非接触式磁致伸缩测量技术，此技术能提供精准、可靠、稳定性、直接值的位移输出。17EX系列是专为防爆环境而设计，耐压外管与六角法兰为不锈钢制造。电子部分为1P67等 ，使电子模块可接受到较佳的抗震，防尘和防潮保护。输出连接为直接出线方式（线缆类型可选），用户可根据现场安装情况选购合适的线长。除了适合内置防爆使用外，也同样适合需要防爆的机械外置安装。在无需定期维护情况下，提供和准确的重复输出。

非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。铝成型外壳符合IP67标准，保证能工作于苛刻、高尘埃污染，要求防爆的环境。总括而言，17EX系列本质安全型防爆磁致伸缩位移传感器非常坚固耐用，是要求严格的防爆工业环境中理想选择。

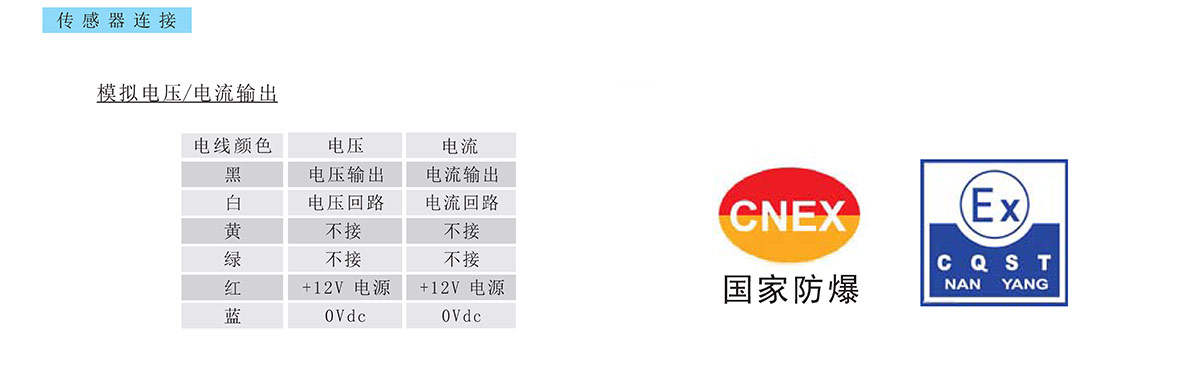

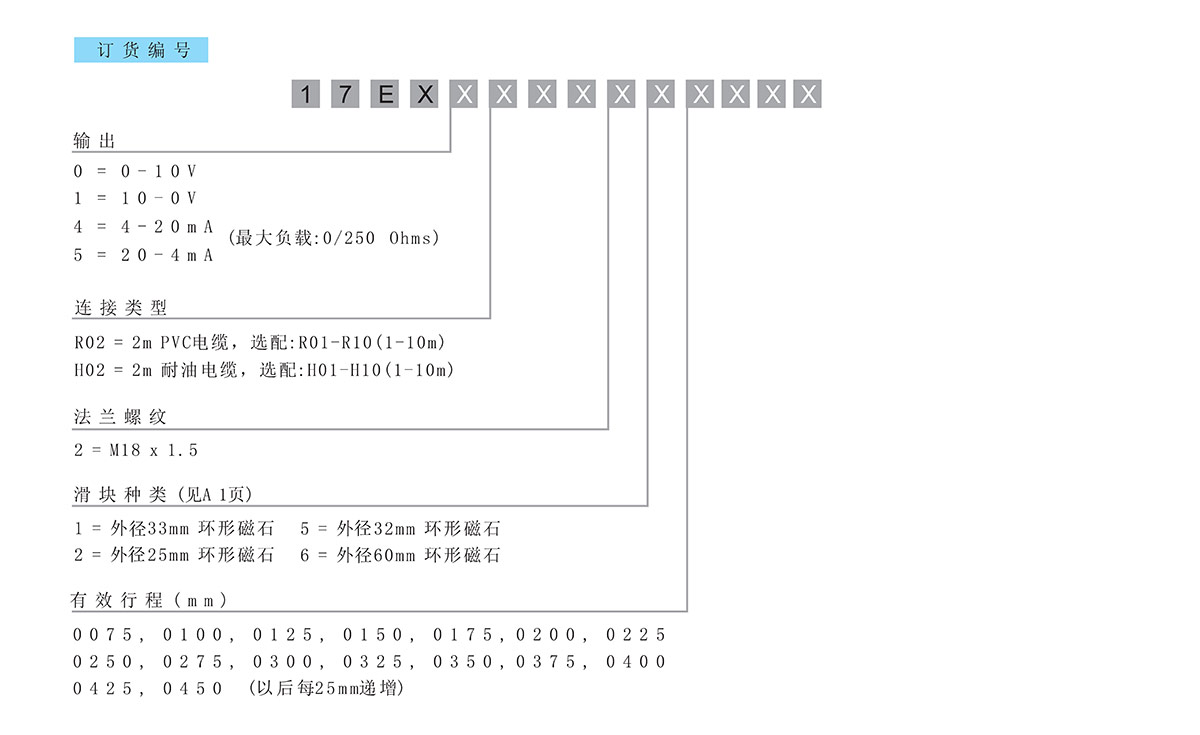

Germanjet 17EX系列输出信号有以下：

1、17EX0系列：0-10V电压输出；

2、17EX1系列：10-0V电压输出；

3、17EX4系列：4-20mA电流输出；

4、17EX5系列：20-4mA电流输出；

用户可根据电脑控制器接口类型选择适合的输出信号。如标准环境下使用可选用17系列标准产品，更多输出信号模式请参见本站其它链接。

应用行业领域：

●液压机械设备

●橡胶成型机械

●压砖机械

●医疗设备器械

●油漆喷雾器

●金属/木工机械

●汽车与行走机械

●矿山设备机械

●轻轨/专用车辆

●桥梁工程

●更多…………

规格参数：

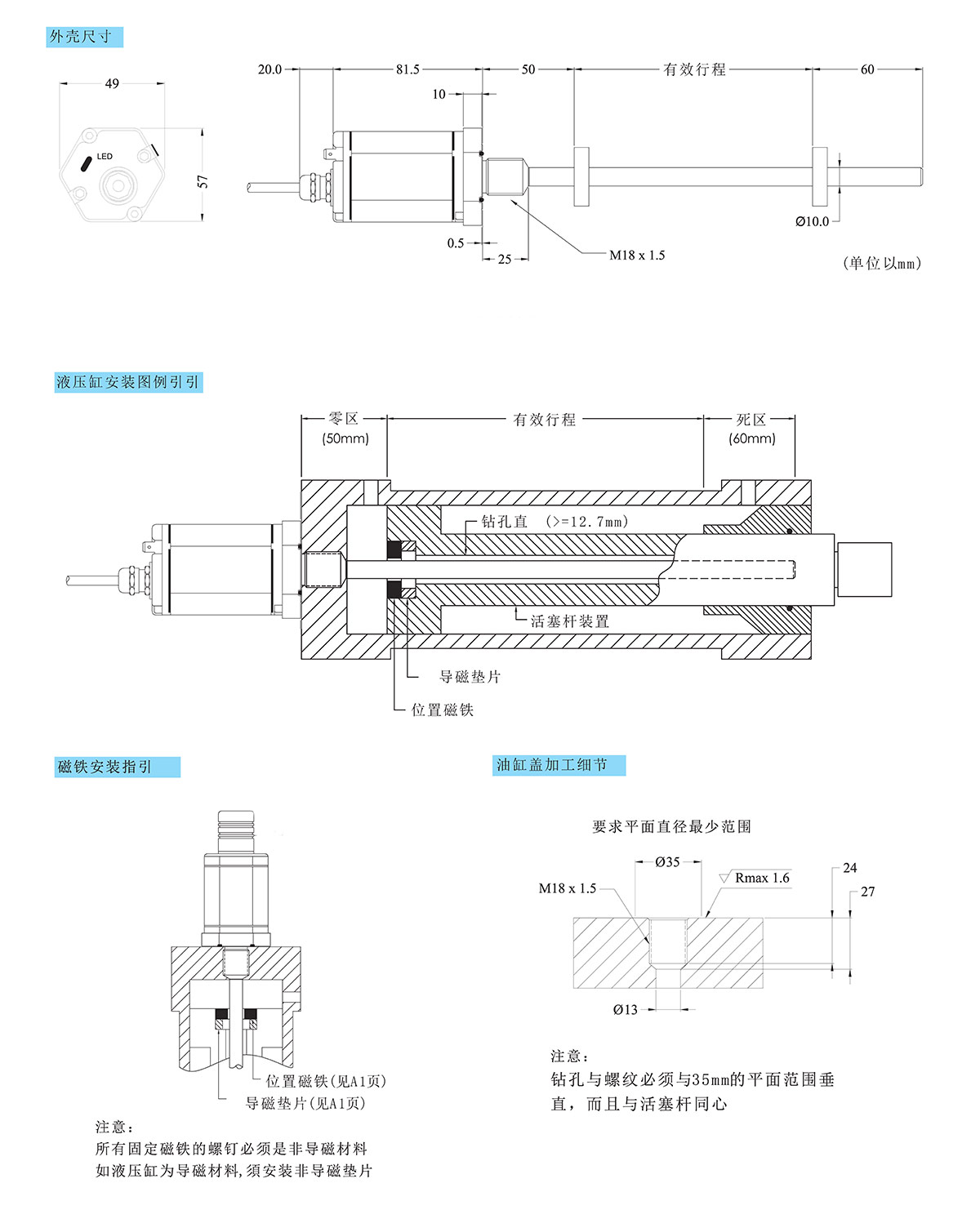

Germanjet磁致伸缩位移传感器安装注意事项：

1、提供十分稳定的24V供电：不要和耗电量大的设备共用（如油压元件，发热器等）。因为大耗电量设备在运作过程中会引致电压不稳定。

2、线材质量和接线安装：必须使用四芯双绞屏蔽电缆线，小尺寸为0.2mm2。安装环境也要跟中高压电缆分开布线。以免受到干扰。

3、设备接地：地线安装是十分重要。合标的接地不但使操作更为安全，而且也使传感器受其他设备干扰减少。

4、切勿把电源供应器+24Vdc接至传感器0V及同时把电源供应器0V接至讯号输出点，否则传感器会立即被烧毁。如发生上述情况并不包括在保修条款之内。
