磁致伸缩（磁悬浮）科技原理

磁致伸缩 (Absopos) 的运作原理是通过分析二个磁场互相感应的反馈信号而达致。磁场是利用一个磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析,继而输出一个精确和分辨率高的位置信号。这个值测量方法保证了传感器可以在系统通电后马上提供位置信号，让机器可以实时进入生产状态。

磁致伸缩传感器的优势

>> 磁致伸缩位移传感器采用非接触式超声波测量技术。能提供较佳的线性值的位置测量。

>> 铝成型外壳能配合多种形式的磁铁滑块进行非接触式测量。

>> 直接取替电阻式电位器，而无须机械修改。

>> 开放式导轨型外壳设计能减少因安装失误而损坏传感。

产品简介：

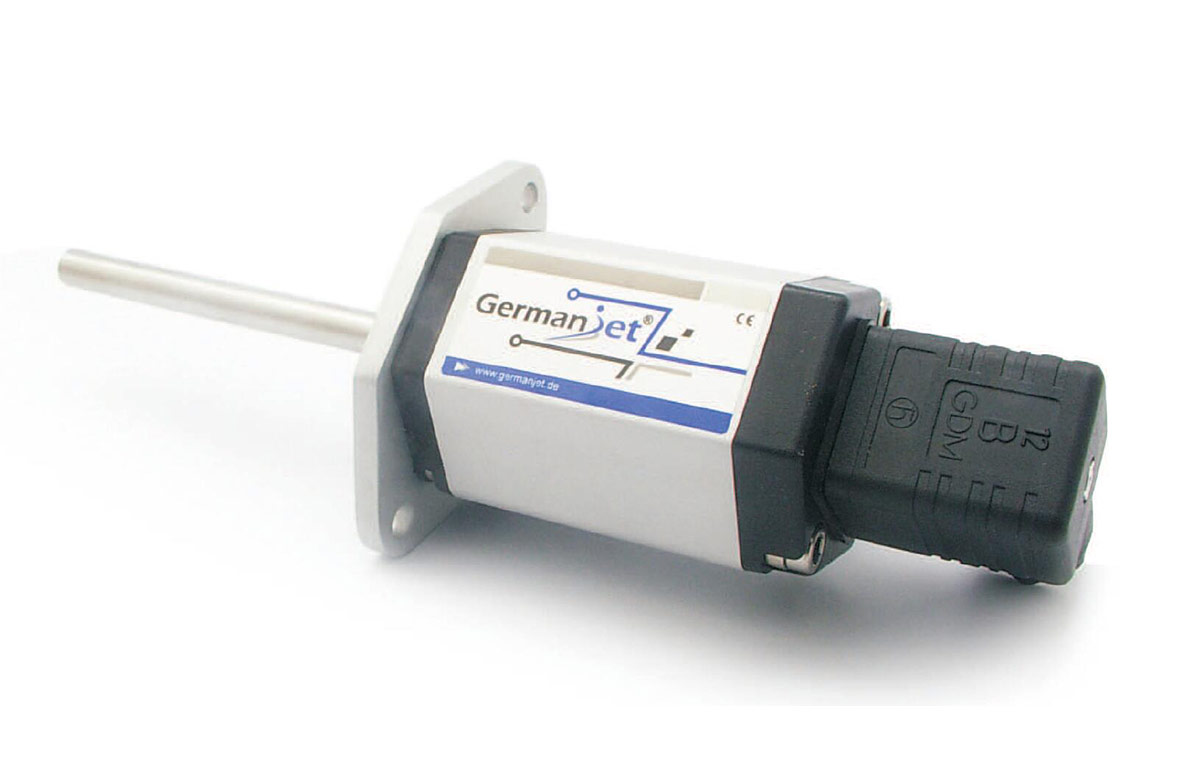

12系列磁悬浮式磁致伸缩位移传感器是专为壁厚控制伺服油缸而设计。可以直接安装在壁厚控制油缸顶端。是采用非接触式磁致伸缩测量技术，产品设计方便安装。此技术能提供精准、直接值的位移输出。而且能消除所有工作磨损而带来的误差。

电子部份为IP65等，使电子模块受到较佳的抗震，防尘和防潮保护。输出连接为业界常用的油制插头（DIN43650），既方便又容易接线。在无需定期维护情况下，提供和准确的重复输出。

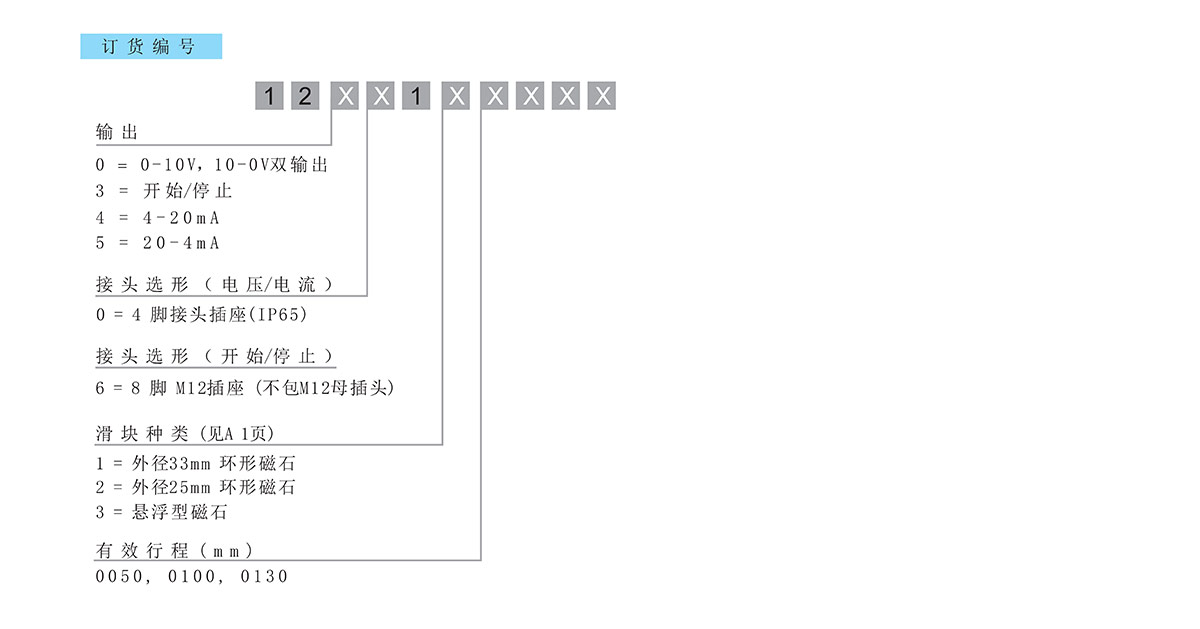

Germanjet 12系列输出信号有以下几类：

1、120系列：0-10V/10-0V电压双输出；

2、123系列：Start/Stop开始/停止 数字输出；

4、124系列：4-20mA电流输出；

5、125系列：20-4mA电流输出；

用户可根据电脑控制器接口类型选择适合的输出信号。

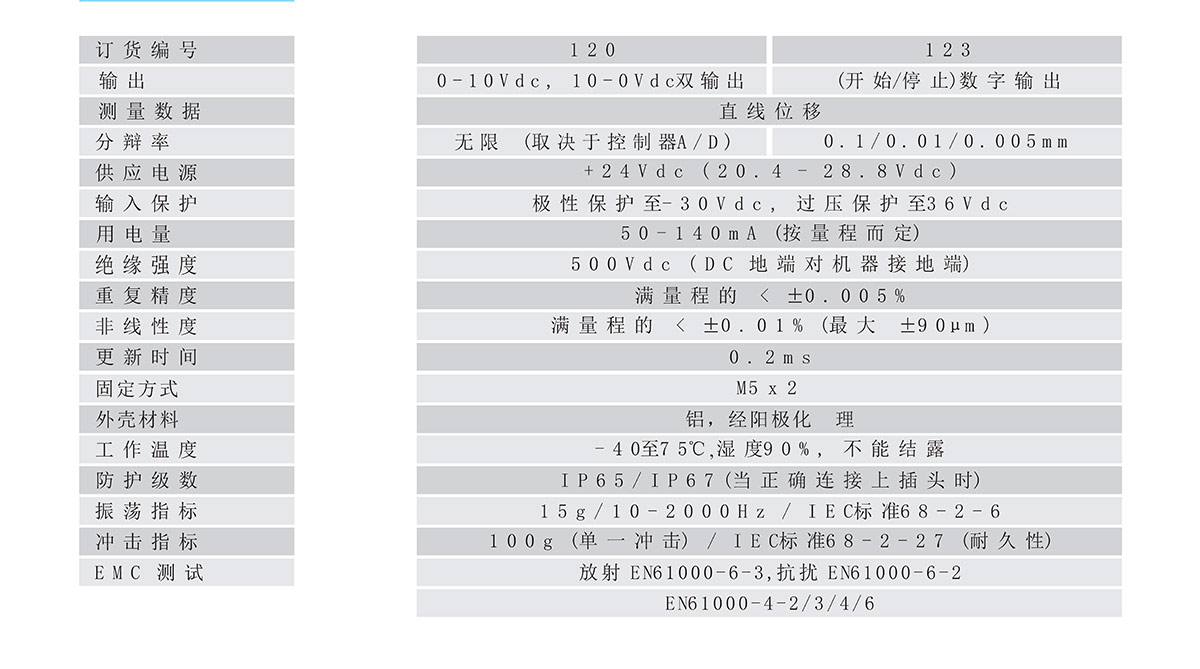

规格参数：

Germanjet磁致伸缩位移传感器

模拟量输出传感器安装注意事项：

1、提供十分稳定的24V供电：不要和耗电量大的设备共用（如油压元件，发热器等）。因为大耗电量设备在运作过程中会引致电压不稳定。

2、线材质量和接线安装：必须使用四芯双绞屏蔽电缆线，小尺寸为0.2mm2。安装环境也要跟中高压电缆分开布线。以免受到干扰。

3、请勿把控制器的模拟输入负极（-）直接接上机器内的0V或地线上。只可单一接上传感器的0V(P4)上。具体接线方法请参照具体型号的产品，千万不要用传统电阻尺三线接法（电阻式输出的传感器）。

4、设备接地：地线安装是十分重要。合标的接地不但使操作更为安全，而且也使传感器受其他设备干扰减少。

5、切勿把电源供应器+24Vdc接至传感器0V（P4）及同时把电源供应器0V接至讯号输出点（P2/P3），否则传感器会立即被烧毁。如发生上述情况并不包括在保修条款之内。
