产品简介：

19系列为新开发的数码智能型磁致伸缩位移传感器。是采用非接触式磁致伸缩测量技术。此技术能提供高速、精准、直接值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。

19系列特别针对苛刻环境应用设计，如矿山、铁路、专用车辆、炼油、化工、发电、制药、液压、桥辆等等行业。除了基本的数码电压和电流信号输出外，还提供更为丰富的通信接口，包括数字量的SSI和Start/Stop ，现场总线的CANbus，Profibus-DP，DeviceNet，EtherCAT以太网控制技术等。

一个专业的传感器系列，为用户提供简单，直接的位置反馈信号，节省成本，提升生产效益。

19系列输出信号包括：

→数码电压与电流输出（190/191系列）

→SSI同步串连数字输出（192系列）

→Start/Stop数字输出（193系列）

→CANBus总线数字输出（194系列）

→Profibus-DP数字输出（195系列）

→DeviceNet现场总线数字输出 （196系列）

→EtherCAT以太网控制技术（197系列）

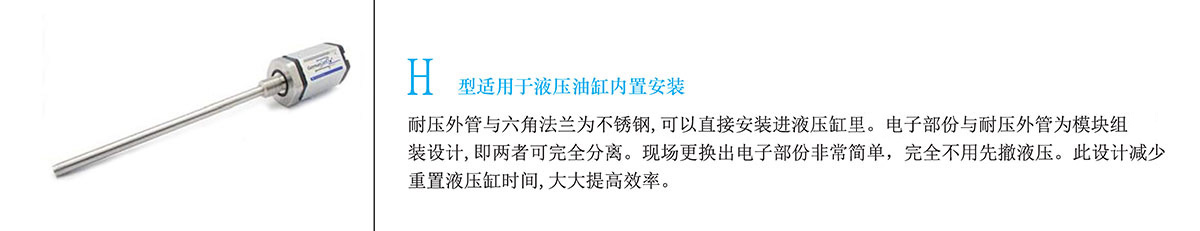

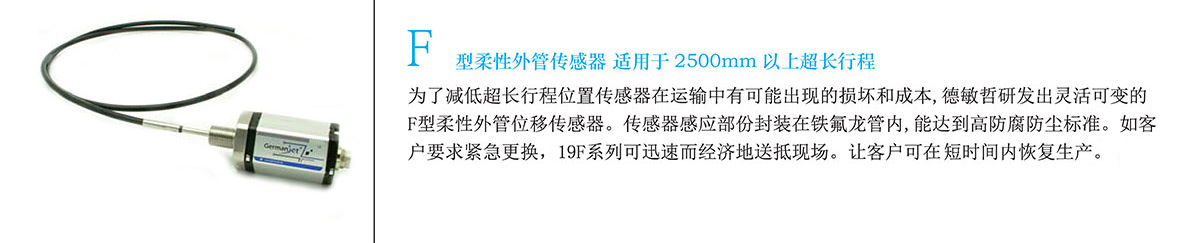

19系列安装模式包括：

EtherCAT系统说明：

EtherCAT（以太网控制自动化技术）是一个开放架构，以以太网为基础的现场总线系统，其名称的CAT为控制自动化技术（Control Automation Technology）字的缩写。EtherCAT是一种用于确定性以太网的高性能工业通信协议。

197系列配备EtherCAT接口，是完全符合EtherCAT现场总线标准，它是一个开放式的现场总线系统，根据无误差的以太网标准（IEEE 802.3）传输技术作数据交换。高传输速率达100Mbit/S。EtherCAT已经成为IEC/PAS 62407标准，是ISO15745-4的一部分。使得数据传输中具有可预测性定时及高精度同步等特点。这个开放性标准作为IEC 61158的组成部分，常用于机械设计及运动控制等应用中。

 197系列传感器的组网连接方式为D56串连接头，并提供优良的系统诊断功能。它的安装过程十分快捷方便，用户可通过系统管理软件（BECKHOFF公司的TwinCAT），从XML文件中得到传感器的所有参数。

EtherCAT工作模式：

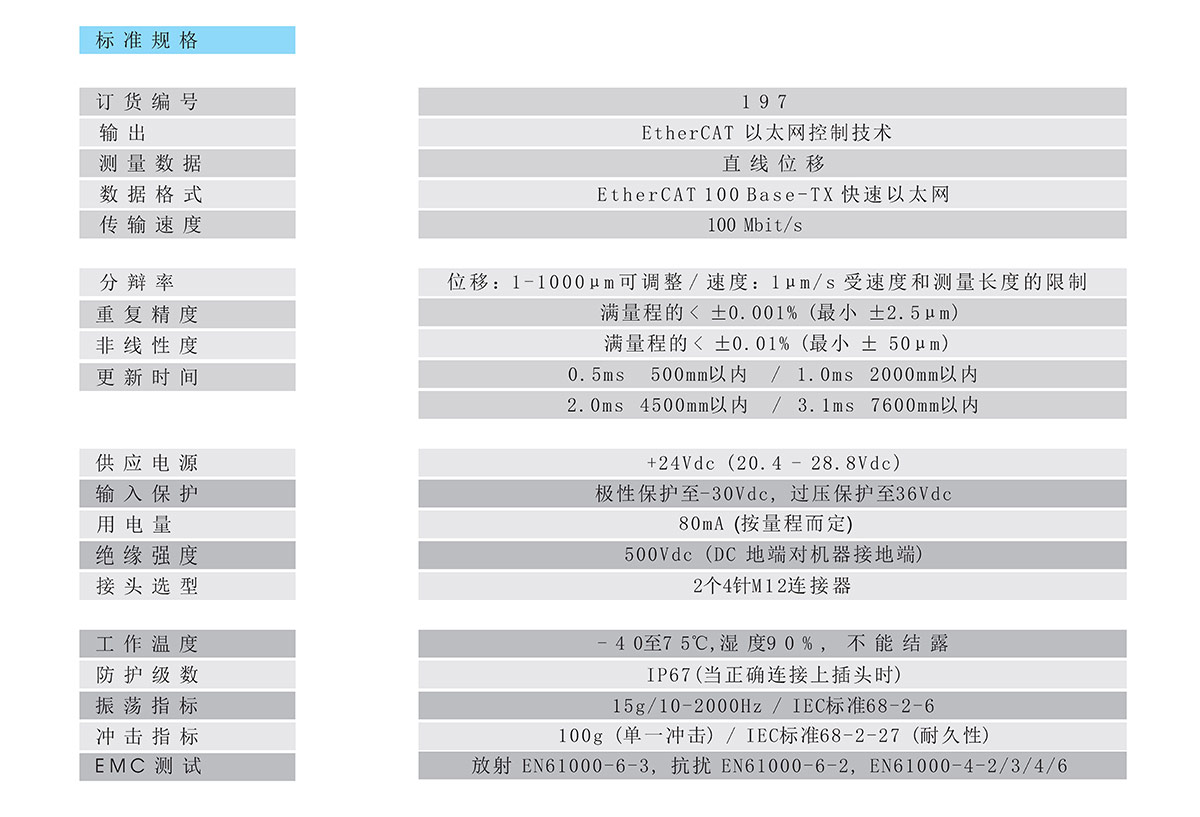

197系列EtherCAT以太网控制技术  规格参数：

一个的传感器系列，为用户提供简单，直接的位置反馈信号，节省成本，提升生产效益。

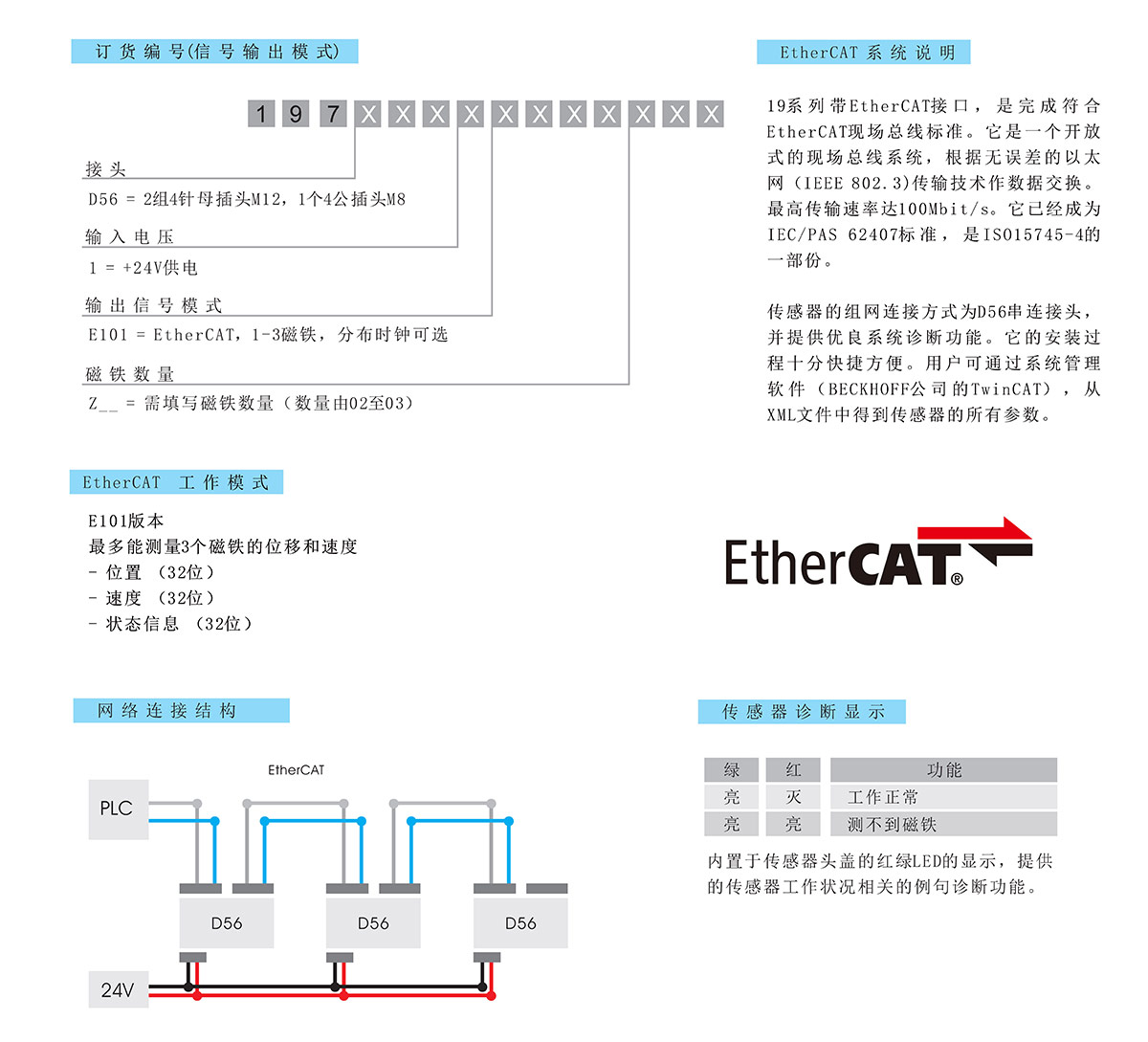

19系列订货编号组成模式说明：

19系列输出信号包括：

→数码电压与电流输出（190/191系列）

→SSI同步串连数字输出（192系列）

→Start/Stop数字输出（193系列）

→CANBus总线数字输出（194系列）

→Profibus-DP数字输出（195系列）

→DeviceNet现场总线数字输出 （196系列）

→EtherCAT以太网控制技术（197系列）

19系列安装模式包括：

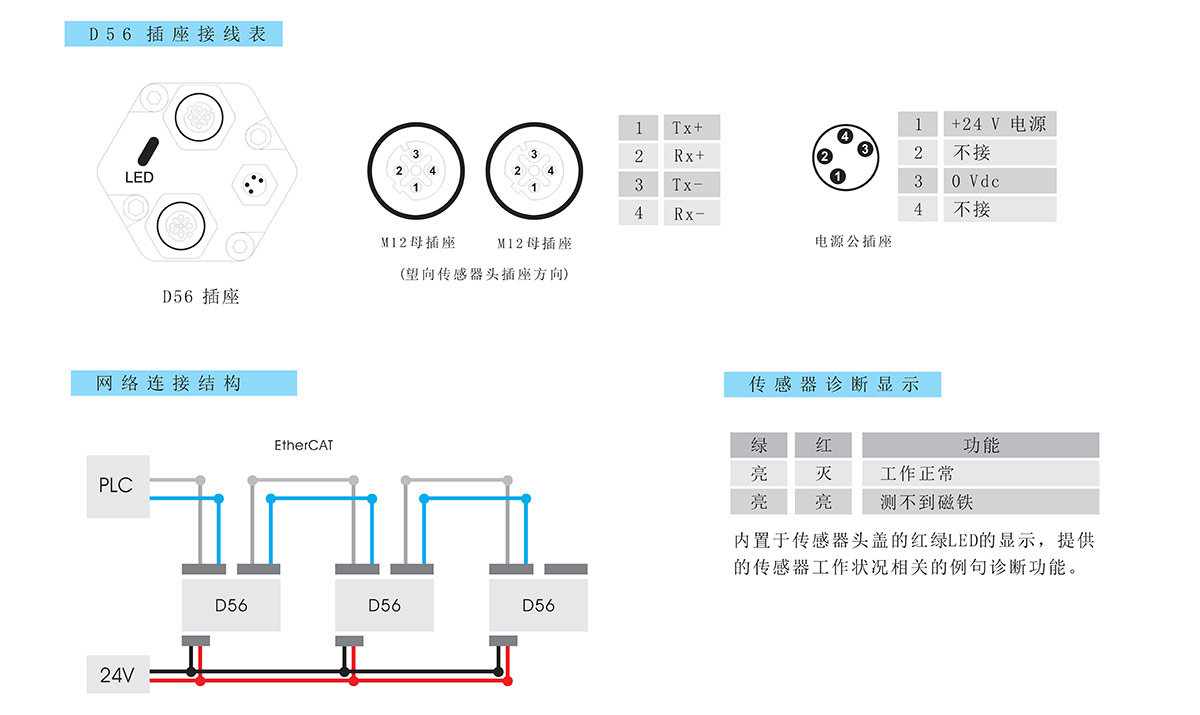

197系列-EtherCAT以太网控制技术  磁致伸缩位移传感器    接线指引及说明
