磁致伸缩（磁悬浮）科技原理

磁致伸缩 (Absopos) 的运作原理是通过分析二个磁场互相感应的反馈信号而达致。磁场是利用一个磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析,继而输出一个精确和分辨率高的位置信号。这个值测量方法保证了传感器可以在系统通电后马上提供位置信号，让机器可以实时进入生产状态。

磁致伸缩传感器的优势

>> 磁致伸缩位移传感器采用非接触式超声波测量技术。能提供较佳的线性值的位置测量。

>> 铝成型外壳能配合多种形式的磁铁滑块进行非接触式测量。

>> 直接取替电阻式电位器，而无须机械修改。

>> 开放式导轨型外壳设计能减少因安装失误而损坏传感。

产品简介：

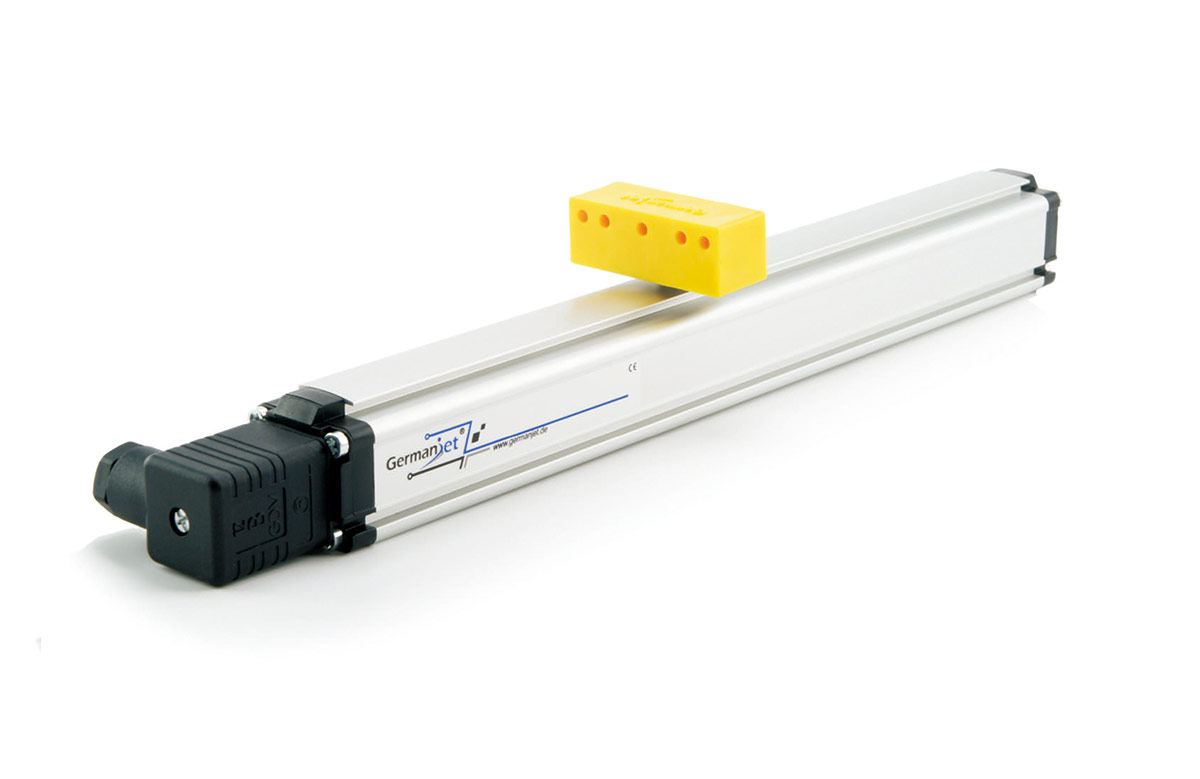

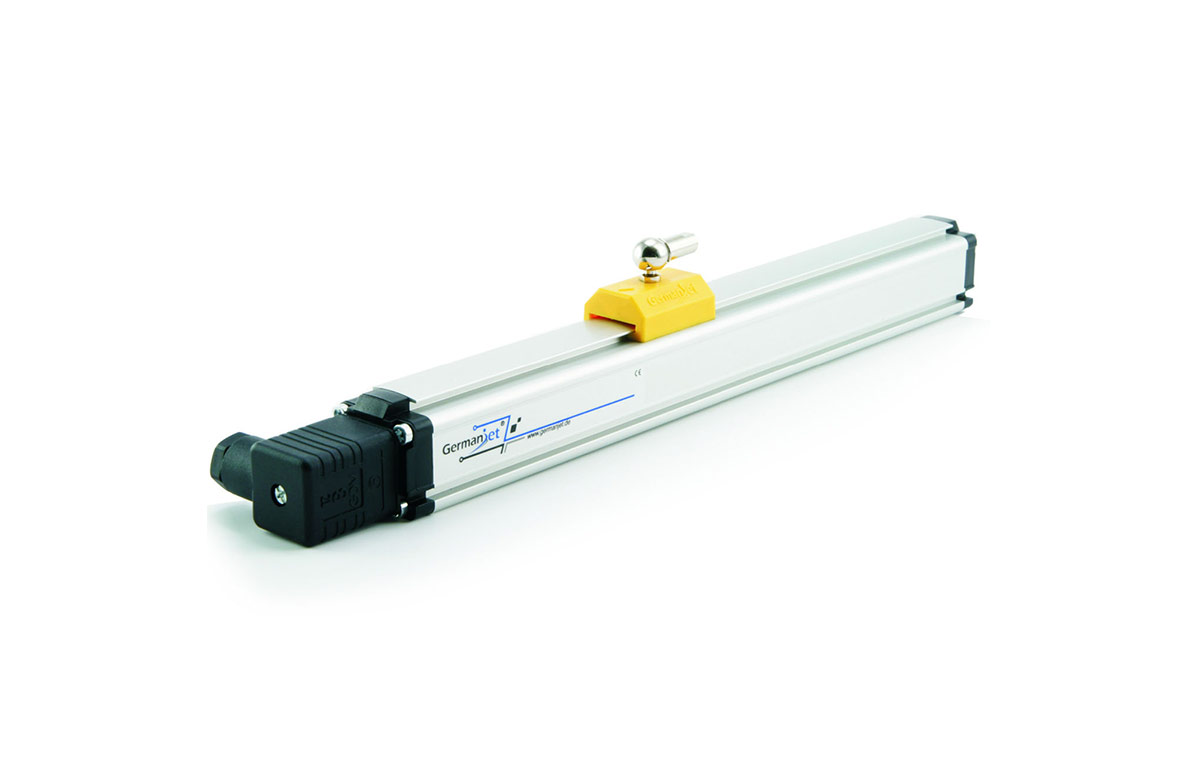

18系列磁悬浮式磁致伸缩位移传感器是采用非接触式磁致伸缩测量技术。此技术能提供精准、直接值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。铝成型外壳符合IP67标准（需要配合正确的接头），保证能工作于苛刻和尘埃污染的环境。固定夹片提供灵活和简易的安装方式，适合一般机械使用。总括而言，18系列磁悬浮式磁致伸缩位移传感器坚固耐用，是要求严格的工业环境中理想选择。

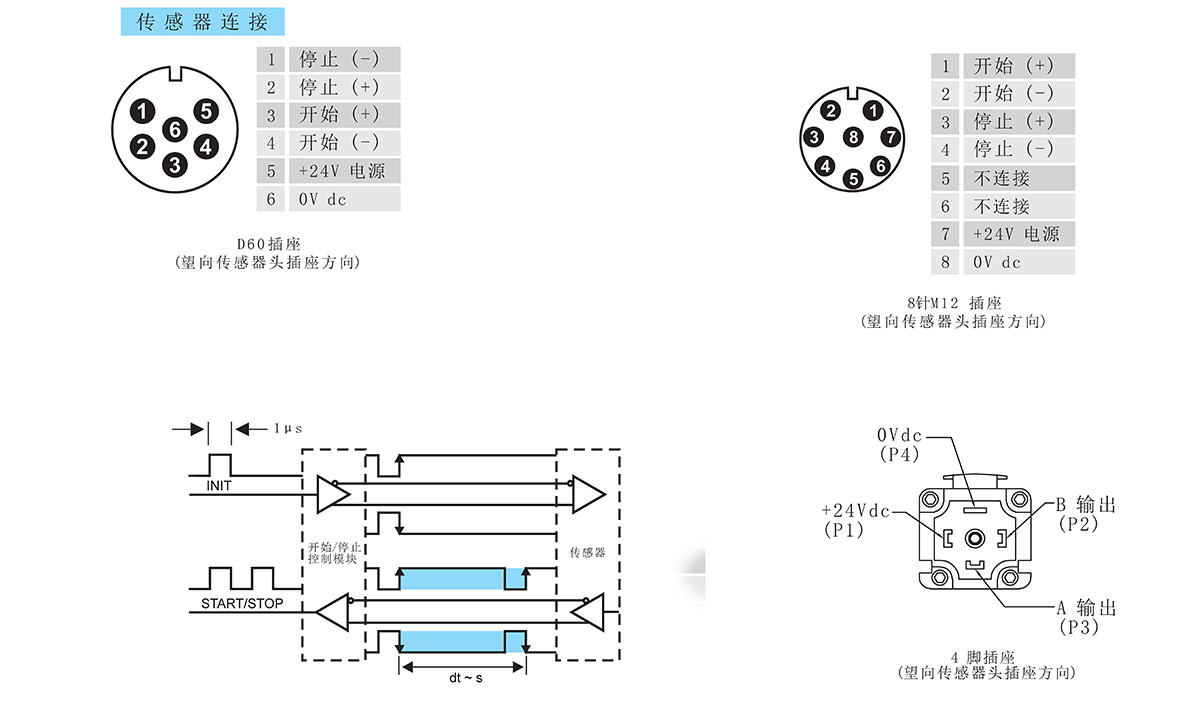

德敏哲183系列（开始/停止）数字输出是经济，而能达到较高抗干扰性的数字信号输出。先控制器会向传感器发出开始信号（开始脉冲）。根据当时位移磁块的位置，传感器便发出相对应的停止信号（停止脉冲）。控制器便能计算出丙组脉冲信号时间差，继而准确计算出位移值。

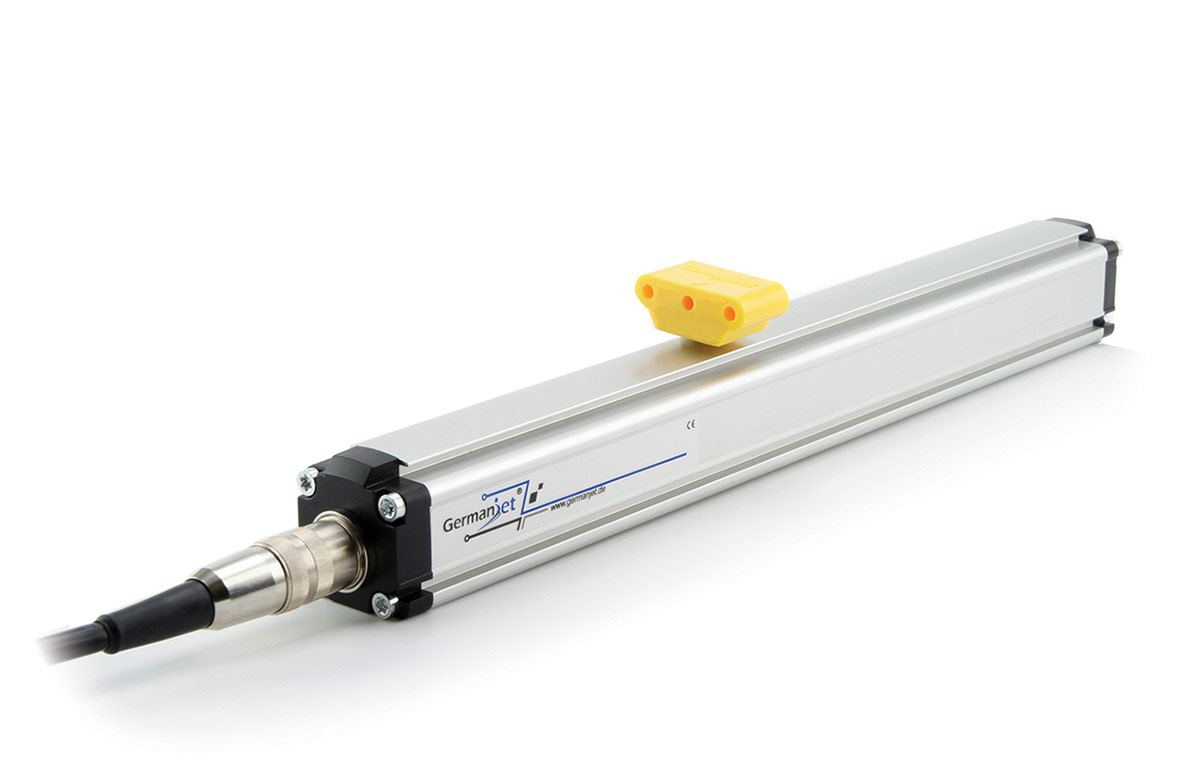

18系列标准输出连接接口为业界常用的油制插头(DIN43650)，既方便又容易接线，除此之外可选购航空插座（M12八针，D60六针）接口。

Germanjet 18系列输出信号有以下几类：

1、180系列：0-10V/10-0V电压双输出；

2、181系列：0-20mA电流输出；

3、182系列：20-0mA电流输出；

4、184系列：4-20mA电流输出；

5、185系列：20-4mA电流输出；

6、183系列：Start/Stop开始/停止 数字输出；

用户可根据电脑控制器接口类型选择适合的输出信号。

应用行业领域：

●注塑机械

●吹瓶机械

●压铸机械

●液压设备

●橡胶成型机械

●压砖机械

●医疗设备器械

●油漆喷雾器

●金属/木工机械

●汽车与行走机械

●矿山设备机械

●轻轨/专用车辆

●桥梁工程

●更多…………

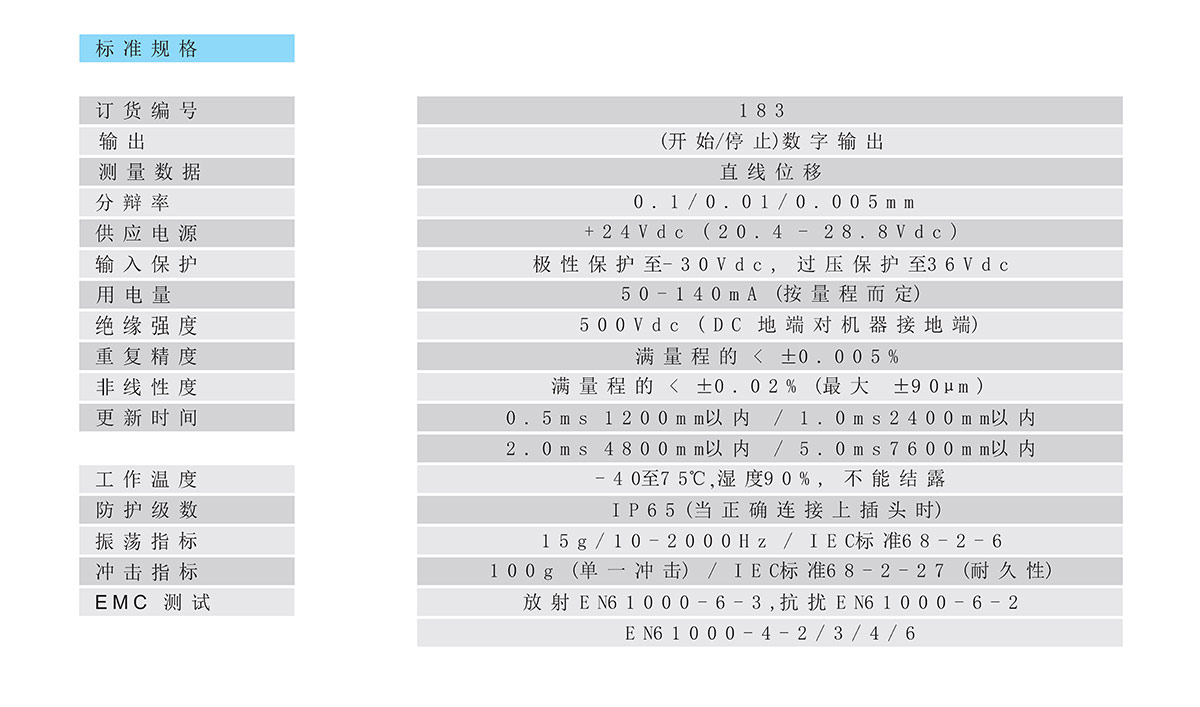

规格参数：

Germanjet磁致伸缩位移传感器

模拟量输出传感器安装注意事项：

1、提供十分稳定的24V供电：不要和耗电量大的设备共用（如油压元件，发热器等）。因为大耗电量设备在运作过程中会引致电压不稳定。

2、线材质量和接线安装：必须使用四芯双绞屏蔽电缆线，小尺寸为0.2mm2。安装环境也要跟中高压电缆分开布线。以免受到干扰。

3、设备接地：地线安装是十分重要。合标的接地不但使操作更为安全，而且也使传感器受其他设备干扰减少。

4、切勿把电源供应器+24Vdc接至传感器0V（P4）及同时把电源供应器0V接至讯号输出点（P2/P3），否则传感器会立即被烧毁。如发生上述情况并不包括在保修条款之内。
